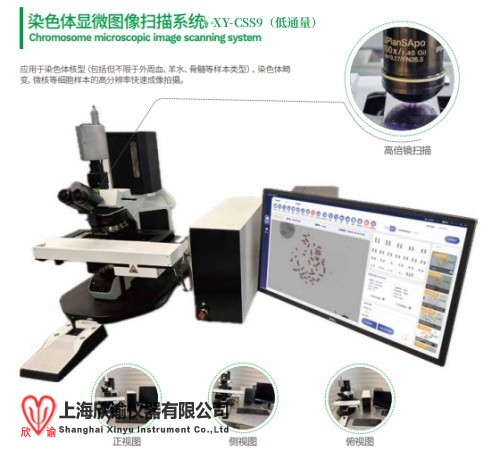

染色體顯微圖像掃描系統
序號 | 配 置 | 規格型號 | 品牌 | 數量/單位 |
1 | 染色體顯微圖像掃描系統 | XY-CSS9 | 1套 | |
1.1 | 相機拍攝系統 | 1件 | ||
1.2 | 全自動掃描控制系統 | 1件 | ||
1.3 | 高精柱塞泵注油自動滴注系統 | 1件 | ||
1.4 | 玻片信息自動錄入系統 | 1套 | ||
1.5 | 顯微鏡光學系統 | 1套 | ||
1.6 | 物鏡轉換控制系統 | 1套 | ||
1.7 | 玻片裝載裝置（9張） | 1套 | ||
2 | 染色體核型分析軟件（微核畸變） | 1套 | ||
3 | 工作站電腦 （CPU: 12th Gen Intel(R) Core(TM) i7-12700，運行內存：64GB，存儲空間：1TB D立顯卡：GeForce GTX 3060 SUPER） | Pricison 3660 | DELL | 1套 |
4 | 工作站電腦 CPU：12核2.1GHz；內存：16GB；硬盤容量：256GB固態硬盤+1TB7200rpm機械硬盤；顯示器：分辨率1920×1080。
| DELL Optlix 7020 | DELL | 2套 |
5 | 千兆企業級 | TP-LINK | 普聯 | 1臺 |
一、染色體顯微圖像掃描系統
1.高級電動顯微鏡
1.1無限遠光學系統顯微鏡：可做明場（BF）觀察方式的觀察。
1.2目鏡：10X，視野數22mm，雙目屈光度可調。
1.3物鏡轉盤：6孔位電動物鏡轉盤。
1.4物鏡配備：要求在良好的消色差和平場的基礎上，對熒光有非常好的通透性。
（a）10平場消色差物鏡（空氣鏡）；
（b）20平場消色差物鏡（空氣鏡）；
（c）100倍物鏡半復消色差物鏡（油鏡）；
（d）金屬鍍膜防酶技術，能適應潮濕天氣，鏡頭內不易長霉。
1.5透射光照明系統：LED透射光光源。
1.6電動Z軸物鏡升降實現自動調焦，Z軸分辨率0.1um，Z軸重復性1um，調焦迅速（Z大5mm／s）。
1.7可編程化控制所有電動部件，進行一鍵式智能控制。
2.高級電動載物臺：
▲2.1全自動掃描臺，同時可放置9片（提供相關證明文件），軟件全自動控制。
2.2Z大行程:≤278x96mm
2.3 XY重復精度：≤1um
2.4 XY分辨率：0.05um
2.5平臺Z快移動速度：100mm/s
2.6支持玻片再定位功能，可實現拍攝后的玻片再次放置到掃描臺后，點擊之前掃描到的圖像，自動移動至相應視野。
3.自動加油系統
高倍物鏡掃描時，系統根據微機設定要求自動控制油泵（柱塞泵容量≥500微升）進行精度高加油操作，油泵雙向加電磁閥，防止鏡油回吸，油泵可通過軟件自由設定加油的劑量，避免鏡油過多，污染玻片及顯微鏡。
4.高靈敏高速相機
染色體專用176萬物理像素數碼CMOS相機。
▲像元尺寸：14.4mmx9.9mm,1英寸
分辨率：1600x1100
曝光時間：0.1ms-1h
5.自動掃描系統
▲5.1全自動操作軟件專用的染色體中期自動掃描和微核掃描軟件。系統有登錄、調試、管理、掃描四大模塊。具有快速自動尋找、自動對焦、自動紀錄和自動統計的功能。完全配合并可控制顯微鏡和攝像裝置，一次上樣連續掃描9張載玻片、能對整個樣品玻片進行自動尋找、自動對焦、自動油鏡采集圖像和存儲，整個過程無需人工操作。
5.2登錄和自動登出。用戶使用用戶名密碼進行登錄。用戶可進行手動登出，在有掃描任務進行狀態下無法正常登出賬號，系統在用戶30分鐘未操作后進行自動登出。
5.3系統調試模塊。提供對載物臺，相機，物鏡，油泵調試功能
a.硬件接口配置：用戶可通過客戶端配置載物臺，物鏡，油泵控制器的通訊接口。
b.載物臺:用戶可進行載物臺連接,運動歸零（使載物臺歸零操作），運動系統控制操作。
c.相機：用戶可進行相機連接獲取圖像，配置相機參數，設置曝光時間以及增益值，選擇圖像存儲位置，拍照操作。
d.物鏡：可根據低倍鏡切換高倍鏡時的偏移自動計算補償值，可設置掃片時第一張玻片的起始位置，手動切換物鏡。
e.油泵控制器：用戶可連接油泵，進行滴油/手動排油。
5.4管理模塊
a.用戶管理。用戶分為管理用戶和普通用戶；
b.日志管理。詳細記錄每項操作，包括操作編號、操作時間、操作類型、操作內容。
▲5.5玻片焦平面自動估算，對整張蓋玻片的高低自動擬合焦平面，防止連續掃描時出現離焦，拍攝圖片不清晰的情況發生；
5.6用戶自定義掃描區域，在軟件模擬的玻片上，用戶可自由選擇整片掃描或者任意區域、任意大小掃描范圍；
▲5.7自動圖片評級功能：軟件會根據圖片的整體參數，自動將掃描得到的圖片，由優到差自動排列到系列中，以供用戶選擇；
▲5.8自動傳輸圖像功能，能將高倍油鏡下的中期染色體儲存圖象的自動采集(油泵自動加油無需人工干涉)和保存，自動輸入到分析軟件中進行分析；
▲5.9單張玻片掃描時間（每張玻片拍攝50個優質中期分裂相）≤7min；
5.10該系統中能使用戶將該分析系統靈活應用于不同的標記技術和細胞類型；
5.11系統具有回復定位功能，可通過鼠標點擊，讓顯微鏡重新回到某些感興趣的區域（視野），讓用戶能進行進一步的分析和觀察。
5.12可搭配染色體分析軟件，支持掃描的同時，實現同步分析的要求。
6.客戶端硬件環境配置
操作系統：Windows10企業版LTSC64位及兼容版本；CPU：12核2.1GHz；內存：16GB；硬盤容量：256GB固態硬盤+1TB7200rpm機械硬盤；顯示器：分辨率1920×1080。

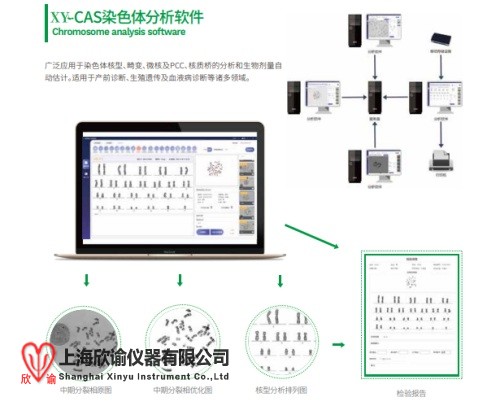

二、染色體分析軟件

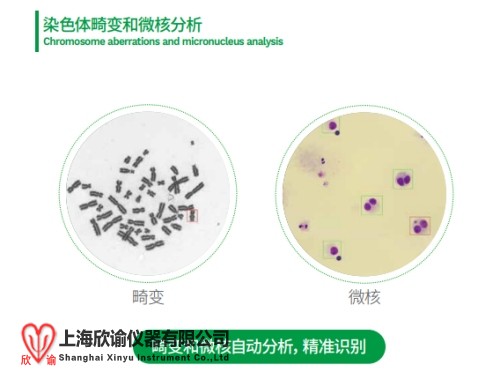

1、畸變分析功能
1.1對原始中期分裂相圖片進行自動分析操作后，直接提供的染色體一鍵分割準確率≥90%。
▲1.2平均每幅染色體圖的處理時間≤3s。
1.3系統采用客戶端/服務器架構，可在醫院授權的局域網內通過客戶端訪問，每個終端有D立的U盾密鑰。標準配置一個服務器，兩個客戶端。
1.4支持全部或單個染色體對比度、亮度、銳化等參數調整,可對優化參數進行預設保存。
1.5 可對任意染色體進行排列圖上的旋轉、鏡像、移動、縮放、擦除，可對染色體圖像縮放比例調整。
1.6具備人工智能模塊，可對染色體畸變樣本類型的圖像進行雙著、三著、著絲粒環、斷片、微小體、易位等多種畸變類型的精準識別。綜合畸變檢出率≥90%，雙著絲粒體檢出率≥90%、三著絲粒體≥90%、環（r）染色體≥90%。
1.7具備便捷易用的圖像標識功能，可以自由的添加標注箭頭和文字。
1.8具備先進的畸變畫布操作工具，可通過涂抹添加、矩形添加等手段對算法結果進行快速修正。
1.9具備方便快捷的統計功能，可通過鼠標或鍵盤快捷鍵迅速統計圖像中的各種畸變類型數量。人工確認后自動統計當前分析的圖像數量、畸變率、畸變細胞率。
1.10自動圖片檔案庫建立，使圖像及數據可很容易地長期儲存以及隨時的調用；有自動統計功能。
★1.11 同時具有畸變分析報告和畸變生物劑量曲線報告的報告模板功能，支持個性化設計和修改報告單，支持打印高分辨率報告。
2微核分析功能
2.1具備基于人工智能進行分析，可對轉化淋巴細胞、微核細胞、非轉化淋巴細胞進行智能識別分析。
2.2支持在圖像列表中進行細胞類型篩選、圖像進度篩選、圖像人工智能分析，并可針對Z優細胞圖和微核圖像進行便捷地標簽設置。
2.3具備先進的微核畫布操作工具，可便捷勾勒不同種類的目標細胞。
2.4具備全面的統計功能，可通過鼠標或鍵盤快捷鍵迅速統計圖像中的轉化淋巴細胞數、微核細胞數、微核數等核心指標。
2.5微核細胞檢出率≥90%
2025-06
